BQ347TC陶瓷半球阀
一、结构特点:
1、敞开式直通流道,流阻小,节能。
2、单座双密封结构,无内腔升压问题。
3、启闭迅速,90°回转,力矩小,操作轻快。
4、偏心结构,启闭无磨损,自动补偿密封,使用寿命长。
5、高硬度密封面,能解决管路中颗粒、纤维、结垢沉淀等各种问题
6、可采用各种材质密封面,适用于各种工况,各种介质。
7、体积小,重量轻,结构简单,安装方便,易于维护检修。
二、技术数据和性能参数:
公称压力 | 1.0MPa | 1.6MPa | 2.5MPa | 50-400mm |
公称通径 | 50-1600mm | 50-1000mm | 50-600mm | 4.4MPa |
密封试验 | 1.1MPa | 1.76MPa | 2.75MPMa6.0MPa | 6.0MPa |
强度试验 | 1.5MPa | 2.4MPa | 3.75MPa | 4.0MPa |
三、主要零部件材质
阀体 |
阀瓣 | 阀轴 V |
支架 |
阀座 |
轴套 |
WCB |
WCB复合陶瓷 |
2Cr13 | WCB | 增韧陶瓷 |
QAL9-4 |

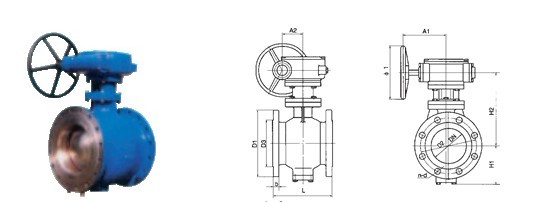

四、外型和连接尺寸
a)(BQ347TC-6C)
公称通径 | 390 | 190 | 150 | 75 | 18 | 4-Ф18 | 203 | 320 |
DN80 | 460 | 210 | 170 | 90 | 18 | 4-Ф18 | 229 | 400 |
DN100 | 510 | 265 | 225 | 140 | 20 | 8-Ф18 | 267 | 420 |
DN150 | 560 | 320 | 280 | 185 | 22 | 8-Ф18 | 292 | 520 |
DN200 | 620 | 375 | 335 | 240 | 24 | 12-Ф18 | 330 | 590 |
DN250 | 710 | 440 | 395 | 280 | 24 | 12-Ф22 | 356 | 685 |
DN300 | 780 | 490 | 445 | 340 | 24 | 12-Ф22 | 381 | 750 |
DN350 | 840 | 540 | 495 | 385 | 24 | 16-Ф22 | 406 | 800 |
DN400 | 960 | 645 | 600 | 485 | 26 | 20-Ф22 | 457 | 1115 |
DN500 | 1060 | 755 | 705 | 585 | 30 | 20-Ф26 | 508 | 1350 |
DN600 | Ф1 | Ф2 | b | N-Ф | L | L1 | L2 |
b)(BQ347TC-10C)
公称通径 | 200 | 165 | 75 | 20 | 8-Φ18 | 203 | 320 | 390 |
DN80 | 220 | 180 | 95 | 22 | 8-Φ18 | 229 | 400 | 460 |
DN100 | 280 | 240 | 140 | 24 | 8-Φ22 | 267 | 440 | 510 |
DN150 | 340 | 295 | 158 | 24 | 8-Φ22 | 292 | 520 | 560 |
DN200 | 395 | 350 | 185 | 26 | 12-Φ22 | 330 | 590 | 620 |
DN250 | 445 | 400 | 240 | 26 | 12-Φ22 | 356 | 685 | 710 |
DN300 | 505 | 460 | 285 | 26 | 16-Φ22 | 381 | 750 | 780 |
DN350 | 565 | 515 | 385 | 26 | 16-Φ26 | 406 | 800 | 840 |
DN400 | 670 | 620 | 485 | 28 | 20-Φ26 | 457 | 1115 | 960 |
DN500 | 780 | 725 | 585 | 34 | 20-Φ30 | 508 | 1350 | 1060 |
DN600 | Φ1 | Φ2 | b | N-Φ | L | L1 | L2 |
